Konštrukčné duté profily

Konštrukčné duté profily (SHS)a obdĺžnikové duté profily (RHS) sú základnými komponentmi v moderných stavebných a inžinierskych projektoch. Tieto všestranné oceľové profily sa dodávajú v rôznych veľkostiach a špecifikáciách, vďaka čomu sú vhodné pre širokú škálu aplikácií. V tejto komplexnej príručke preskúmame svet SHS a RHS, ponoríme sa do ich veľkostí, aplikácií a kľúčových faktorov pri výbere.

Aké sú štandardné veľkosti rúr SHS a RHS?

Pokiaľ ide o konštrukčné duté profily (SHS) a pravouhlé duté profily (RHS), pochopenie štandardných veľkostí je pre inžinierov, architektov a stavebných profesionálov kľúčové. Tieto oceľové profily sú dostupné v širokej škále rozmerov, aby vyhovovali rôznym projektovým požiadavkám.

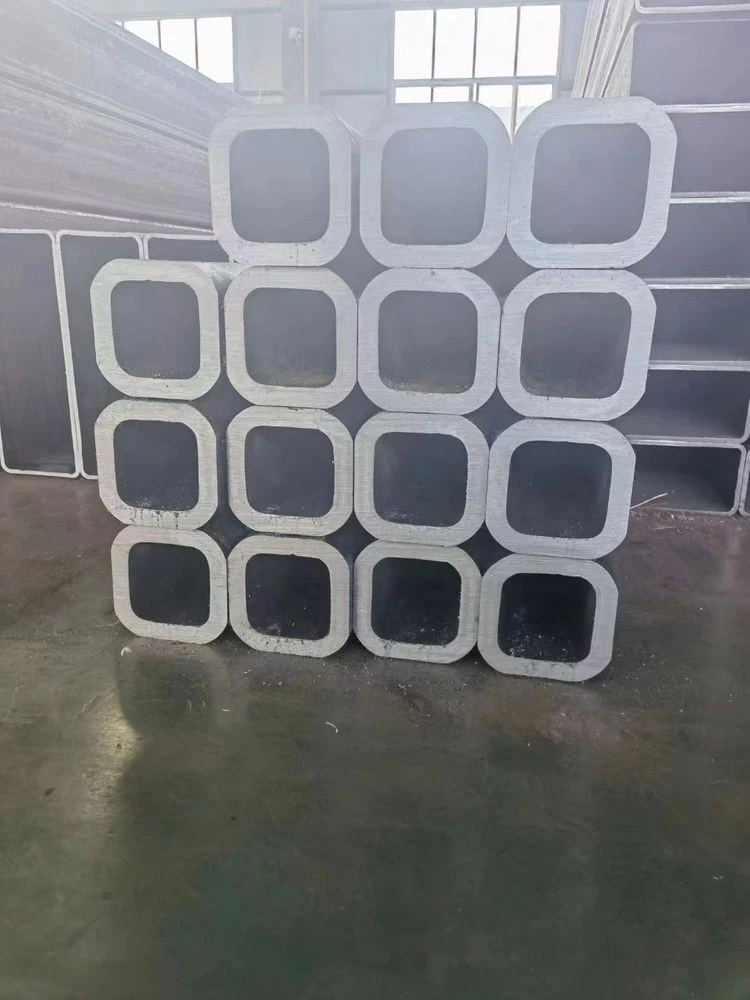

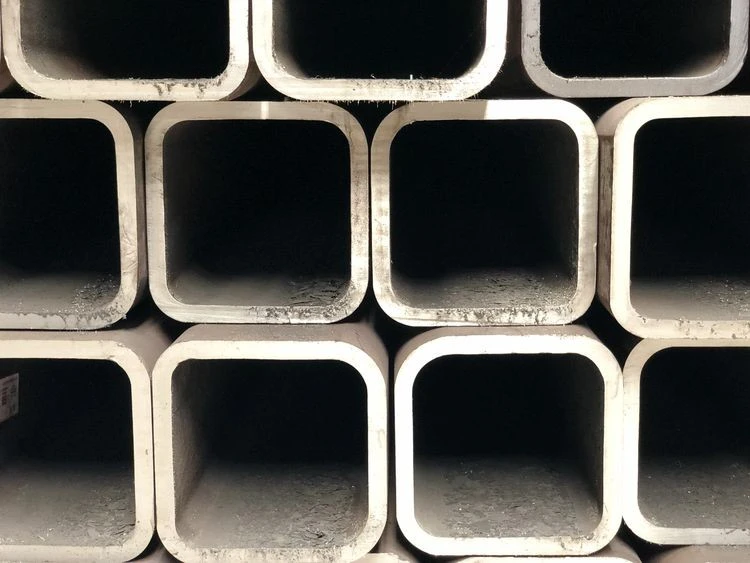

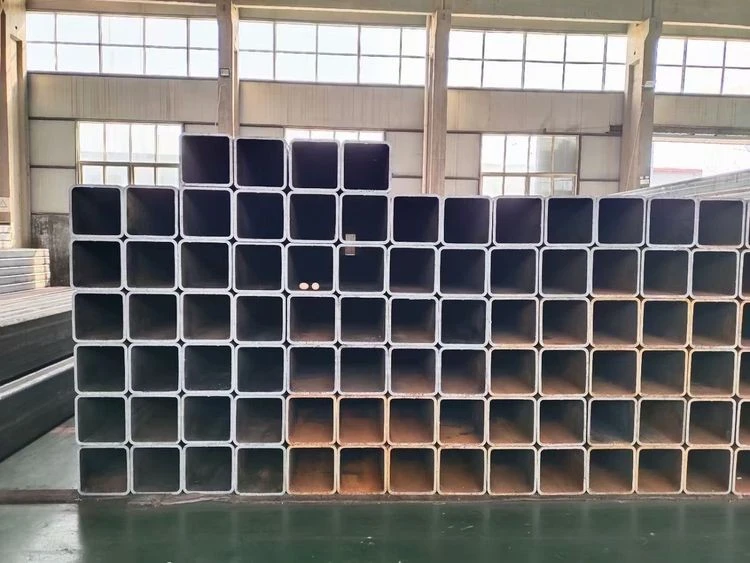

V prípade rúr SHS, ktoré majú štvorcový prierez-, sa bežné veľkosti zvyčajne pohybujú od 20 mm x 20 mm do 1 200 mm x 1 200 mm. Hrúbka steny sa môže meniť od 1,6 mm do 16 mm, v závislosti od konštrukčných požiadaviek. Niektoré z najčastejšie používaných veľkostí SHS zahŕňajú:

- 50 mm x 50 mm

- 75 mm x 75 mm

- 100 mm x 100 mm

- 150 mm x 150 mm

- 200 mm x 200 mm

- 250 mm x 250 mm

- 300 mm x 300 mm

- 350 mm x 350 mm

- 400 mm x 400 mm

- 450 mm x 450 mm

- 500 mm x 500 mm

- 750 mm x 750 mm

- 600 mm x 600 mm

- 800 mm x 800 mm

- 900 mm x 900 mm

- 1000 mm x 1 000 mm

- 1200 mm x 1200 mm

RHS rúry, charakteristické svojím pravouhlým prierezom{0}}, ponúkajú ešte väčšiu flexibilitu, pokiaľ ide o rozmery. Štandardné veľkosti pre RHS sa môžu pohybovať od 50 mm x 30 mm do 500 mm x 300 mm alebo viac. Hrúbka stien je podobná ako pri SHS, pohybuje sa od 1,6 mm do 16 mm. Populárne veľkosti RHS zahŕňajú:

- 50 mm x 25 mm

- 75 mm x 50 mm

- 100 mm x 50 mm

- 150 mm x 100 mm

- 200 mm x 100 mm

- 300 mm x 200 mm

- 400 mm x 200 mm

- 500 mm x 300 mm

- 600 mm x 200 mm

- 600 mm x 300 mm

- 800 mm x 400 mm

- 800 mm x 500 mm

- 1000 mm x 500 mm

- 1200 mm x 1 000 mm

- 1200 mm x 800 mm

Je dôležité poznamenať, že tieto veľkosti nie sú vyčerpávajúce a výrobcovia môžu ponúknuť vlastné rozmery, aby vyhovovali špecifickým potrebám projektu. Výber veľkosti závisí od rôznych faktorov vrátane požiadaviek na nosnosť-, architektonického návrhu a špecifickej aplikácie konštrukčného prvku.

Pri výbere vhodnej veľkosti pre rúry SHS alebo RHS musia inžinieri zvážiť niekoľko faktorov:

1. Nosnosť-zaťaženia: Väčšie časti a hrubšie steny vo všeobecnosti poskytujú väčšiu pevnosť a{2}}únosnosť.

2. Dĺžka rozpätia: Požadovaná dĺžka konštrukčného prvku ovplyvňuje výber veľkosti.

3. Úvahy o hmotnosti: Pre efektívny dizajn je rozhodujúce vyváženie pevnosti s celkovou hmotnosťou konštrukcie.

4. Estetické požiadavky: V niektorých prípadoch môže viditeľný profil profilov ovplyvniť výber veľkosti z architektonických dôvodov.

5. Spoje a spoje: Zvolená veľkosť musí byť kompatibilná s plánovanými spôsobmi pripojenia a inými konštrukčnými prvkami.

Pochopenie týchto štandardných veľkostí a ich aplikácií je nevyhnutné pre optimalizáciu konštrukčného návrhu a zabezpečenie dlhej životnosti a bezpečnosti stavebných projektov. Pri špecifikovaní rúr SHS a RHS pre váš projekt vždy konzultujte príslušné konštrukčné kódy a normy, ako napríklad AS/NZS 1163.

Ako sa špecifikácia potrubia AS 1163 vzťahuje na SHS?

AS 1163, austrálska norma pre duté profily z konštrukčnej ocele, zohráva kľúčovú úlohu pri definovaní špecifikácií preAS 1163 Rúrka SHS(štvorcové duté profily) a iné konštrukčné duté profily. Táto norma zabezpečuje, že oceľové profily používané v stavebných a inžinierskych projektoch spĺňajú prísne kritériá kvality a výkonu.

Špecifikácia AS 1163 pokrýva niekoľko kľúčových aspektov rúr SHS:

1. Stupne materiálu:

AS 1163 definuje rôzne triedy ocele používané pre SHS, pričom najbežnejšie sú C350 a C450. Tieto triedy označujú minimálnu medzu klzu ocele, pričom C350 má medzu klzu 350 MPa a C450 má 450 MPa. Výber triedy závisí od špecifických konštrukčných požiadaviek projektu.

2. Výrobný proces:

Norma špecifikuje, že rúry SHS by sa mali vyrábať pomocou elektrického odporového zvárania (ERW) alebo podobného schváleného procesu. To zaisťuje konzistentnosť v kvalite zvaru a celkovej konštrukčnej celistvosti sekcií.

3. Rozmerové tolerancie:

AS 1163 stanovuje prísne tolerancie pre rozmery rúr SHS, vrátane:

Vonkajšie rozmery (šírka a hĺbka)

Hrúbka steny

Priamosť

Štvorhrannosť strán

Twist

Tieto tolerancie zaisťujú, že rúry SHS spĺňajú požadované špecifikácie a dajú sa spoľahlivo použiť pri štrukturálnych výpočtoch a projektoch.

4. Povrchová úprava a nátery:

Norma načrtáva požiadavky na povrchovú úpravu vrátane prípustných úrovní povrchových nedokonalostí. Poskytuje tiež pokyny pre ochranné nátery, ako je galvanizácia, ktoré možno použiť na zvýšenie odolnosti proti korózii.

5. Mechanické vlastnosti:

AS 1163 špecifikuje požadované mechanické vlastnostiAS 1163 Rúrka SHSvrátane:

Pevnosť v ťahu

Medza klzu

Predĺženie

Rázová húževnatosť (pre určité triedy a hrúbky)

Tieto vlastnosti sú kľúčové pre zabezpečenie toho, aby rúry SHS odolali očakávanému zaťaženiu a podmienkam prostredia pri ich zamýšľaných aplikáciách.

6. Testovanie a kontrola:

Norma nariaďuje rôzne testy a kontrolné postupy na overenie zhody so špecifikovanými požiadavkami. Tieto môžu zahŕňať:

Skúšky ťahom

Testy sploštenia

Vizuálne kontroly

Ne{0}}deštruktívne testovanie zvarov

7. Označenie a dokumentácia:

AS 1163 vyžaduje, aby boli rúry SHS označené špecifickými informáciami, vrátane mena alebo obchodnej značky výrobcu, triedy ocele a štandardného označenia. To zaisťuje sledovateľnosť a pomáha overiť, či sa na-stránke používajú správne materiály.
