Špecifikácia EN 10210-1 Grade S460NH

EN 10210-1 Bezšvíkové rúry a rúry z uhlíkovej ocele S460NH sú rúry a rúry z mäkkej ocele, ktoré sú lacné rúry a rúry z nízkouhlíkovej ocele s maximálnym obsahom uhlíka 020 % s kombináciou 100 – 170 % mangánu, ktoré sa dajú ľahko tvarovať a tvarovať. Tieto rúry sú vyrábané komerčne ako rúry a rúry podľa normy EN.

Brisk Steel je výrobcom, dodávateľom a vývozcom rúr a rúr S460NH triedy EN 10210-1.

EN 10210-1 Trieda S460NH Vlastnosti

Chemické vlastnosti

Uhlík	kremík	mangán	Fosfor	Síra	molybdén	Nikel	Chromium	Meď	Iní
max 0,20	maximálne 0,60	1.00-1.70	0.035	0.03	max 0,10	maximálne 0,80	max 0,30	maximálne 0,70	V max 0,05 Al min 0,020 Nb max 0,05 Ti max 0,03

Mechanické vlastnosti

Medza klzu		Pevnosť v ťahu			Predĺženie A5 min
MPa min	ksi min	MPa min	MPa min	ksi min	Percento
		550	720	–	17

Ekvivalentné označenie

DIN	EN	BS	NFA	ASTM	ASME
DIN (17123/24/25) Trieda FGS 47	EN 10210-1 Trieda S460NH	NFA A 36-2011) Stupeň E 460 R+FP	ASTM A 678 stupeň C	ASME SA 678 stupeň C	–

Rozmerové tolerancie EN 10210-1 triedy S460NH

Tolerancia OD/steny

Vonkajší priemer a hrúbka steny
Poprava	Rozsah veľkostí	Tolerancia OD	Tolerancia steny
Rúrka valcovaná za tepla-	OD – 80 mmOD; 80 mm Stena	± 0,4 mm ± 0,5 % OD	± 0,7 mm± (5 % x hrúbka steny + 0.1 mm
Za tepla-valcovaná lúpaná trubica	Všetky veľkosti Nástenné	+ 0.25/- 0 mm	± 0,8 mm± (5 % x hrúbka steny + 0.2 mm)
Rúrky opracované za studena -valcované alebo ťahané za studena-	OD 80 Hrúbka steny 8	+ 0.30/- 0 mm+ 0.35/- 0 mm+ 0.40/- 0 mm*	± 0,30 mm± 0,35 mm± 0,40 mm

Priamosť
Maximálna odchýlka od priamky je 1 mm na meranej dĺžke 1000 mm.

Ovalita
Maximálne -z{1}}kruhovosti je 65 % celkovej tolerancie vonkajšieho priemeru.

Štandardné tolerancie dĺžky

Dĺžka komponentu (mm)	OD 30-100 mm	OD 100-254 mm
10-100	+ 1.0/- 0	+ 2.0/- 0
100-600	+ 2.0/- 0	+ 3.0/- 0
600-1200	+ 3.0/- 0	+ 4.0/- 0
1200-5000	+ 5.0/- 0	+ 6.0/- 0

Konce rúrok

Všetky rúrky sú vybavené čistými, hranatými zrezanými koncami. Na požiadanie je možné vykonať skosenie.

Povrch trubice

Rúry sa dodávajú bez anti{0}}koróznej úpravy, ale antikorózna úprava je k dispozícii na požiadanie.

Ochrana

Čierna a holá

Vonkajšie lakované čiernym alebo čírym lakom

Certifikát o skúške mlyna

MTC sa vydáva v súlade s EN 10204.

Balenie

Rúry sú štandardne balené s oceľovými páskami do šesťhranných zväzkov s jedným koncom zarovnaným. Rúry môžu byť tiež spojené do násobkov. Hmotnosť balíkov sa upraví podľa požiadaviek zákazníka. Každé balenie obsahuje len rúrky z jedného odliatku/žiaru.

Označovanie

Každá rúrka je oddelená typom rúrky, tepelným číslom, triedou ocele a veľkosťou. Informácie sa opakujú po celej dĺžke trubice. Balíky sú tiež označené štítkom s informáciami v alfanumerických aj čiarových kódoch.

Označovanie

Materiál dopravovaný priamo z nášho závodu je označený v súlade s automobilovým štandardom, teda alfanumerickými aj čiarovými kódmi. Konkrétne informácie o klientovi môžu byť zahrnuté na požiadanie.

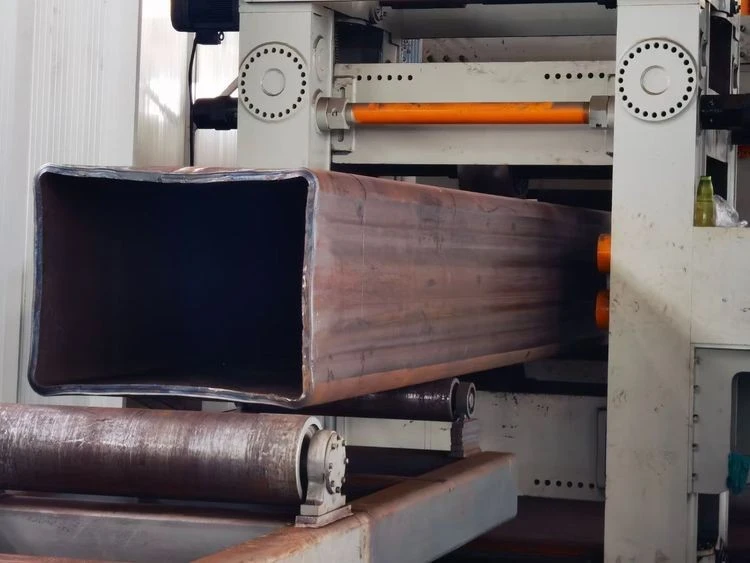

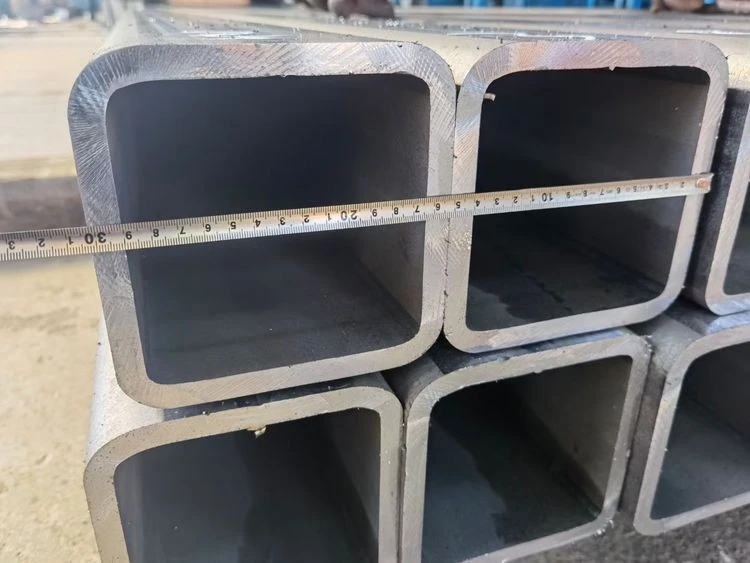

EN 10210 STRUCTURAL HOLLOW SECTIONS
