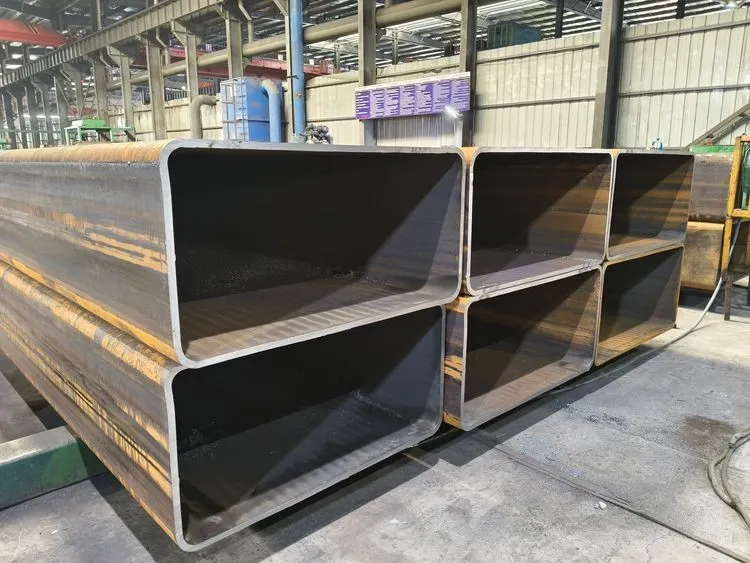

DUTÉ ODDIELY VALCOVANÉ ZA HORÚCA

Charakteristika

Tolerancia

Vonkajší priemer veľkosti (H: najdlhšia strana; B: najkratšia strana)

V 100 mm, B 100 mm

max ±1% s min ±0,5mm

100 mm Menšie alebo rovné H Menšie alebo rovné 200 mm, 100 mm Menšie alebo rovné B Menšie alebo rovné 200 mm

±0.8%

H>200mm, B>200 mm

±0.6%

Hrúbka steny

WT Menšie alebo rovné 5 mm

±10%

WT>5 mm

± 0,5 mm

Konkávnosť/konvexnosť

max ±0,8% s min ±0,5mm

Hranatosť strán

90 stupňov ± 1 stupeň

Polomer vonkajšieho rohu

WT Menšie alebo rovné 6 mm

1,6 WT Menšie alebo rovné R Menšie alebo rovné 2,4 WT

6mm＜WT Menšia alebo rovná 10mm

2.0WT Menšie alebo rovné R Menšie alebo rovné 3.0WT

WT>10 mm

2,4 WT Menšie alebo rovné R Menšie alebo rovné 3,6 WT

Twist

2 mm + 0.5 mm/m na dĺžku

Priamosť

Celková dĺžka 1,5 mm/1000 mm

omša

±6% v jednotlivých dĺžkach

Dĺžka

L 6000 mm

+5 mm/-0 mm

6000 mm Menšie alebo rovné L Menšie alebo rovné 10 000 mm

+15 mm/-0 mm

L>10 000 mm

+5 mm/-0 mm plus 1 mm/m
